ZESTAW WÓZKI DO BRAMY PRZESUWNEJ 70x70 60.071.03

Zestaw wózków bramowych pod profil 70 (70x70x4mm) wraz z niezbędnymi akcesoriami do bram przesuwnych samonośnych.

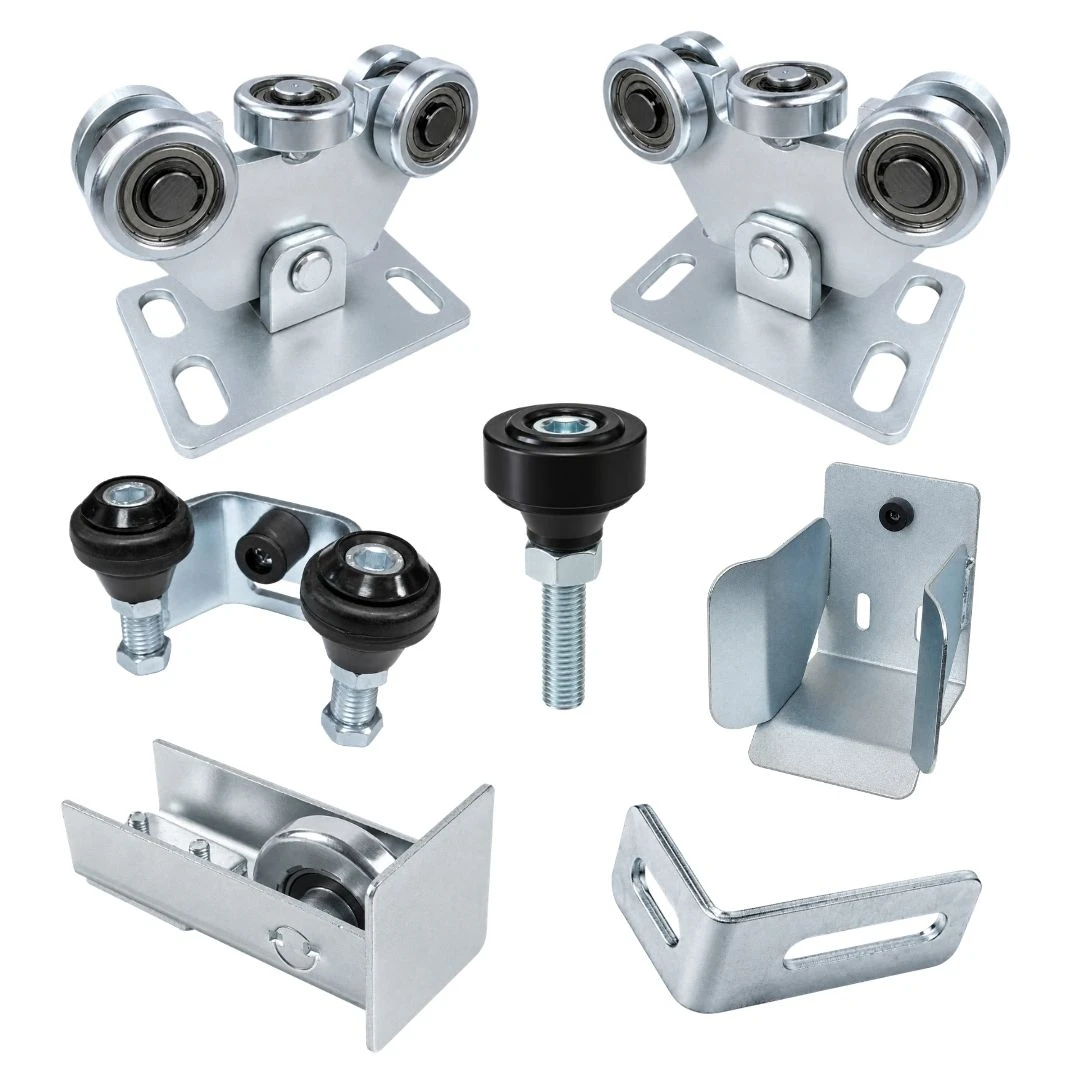

ZESTAW ZAWIERA:

• 2x wózek wahliwy 5 rolkowy pod profil 70
• 1x rolka najazdowa z zakończeniem pod profil 70
• 1x rolka prowadząca fi 40
• 1x uchwyt bramowy górny ( do wyboru: pod profil 40, 60, 80)
• 1x gniazdo najazdu dolne pod profil 70
• 1x kątownik do rolki prowadzącej

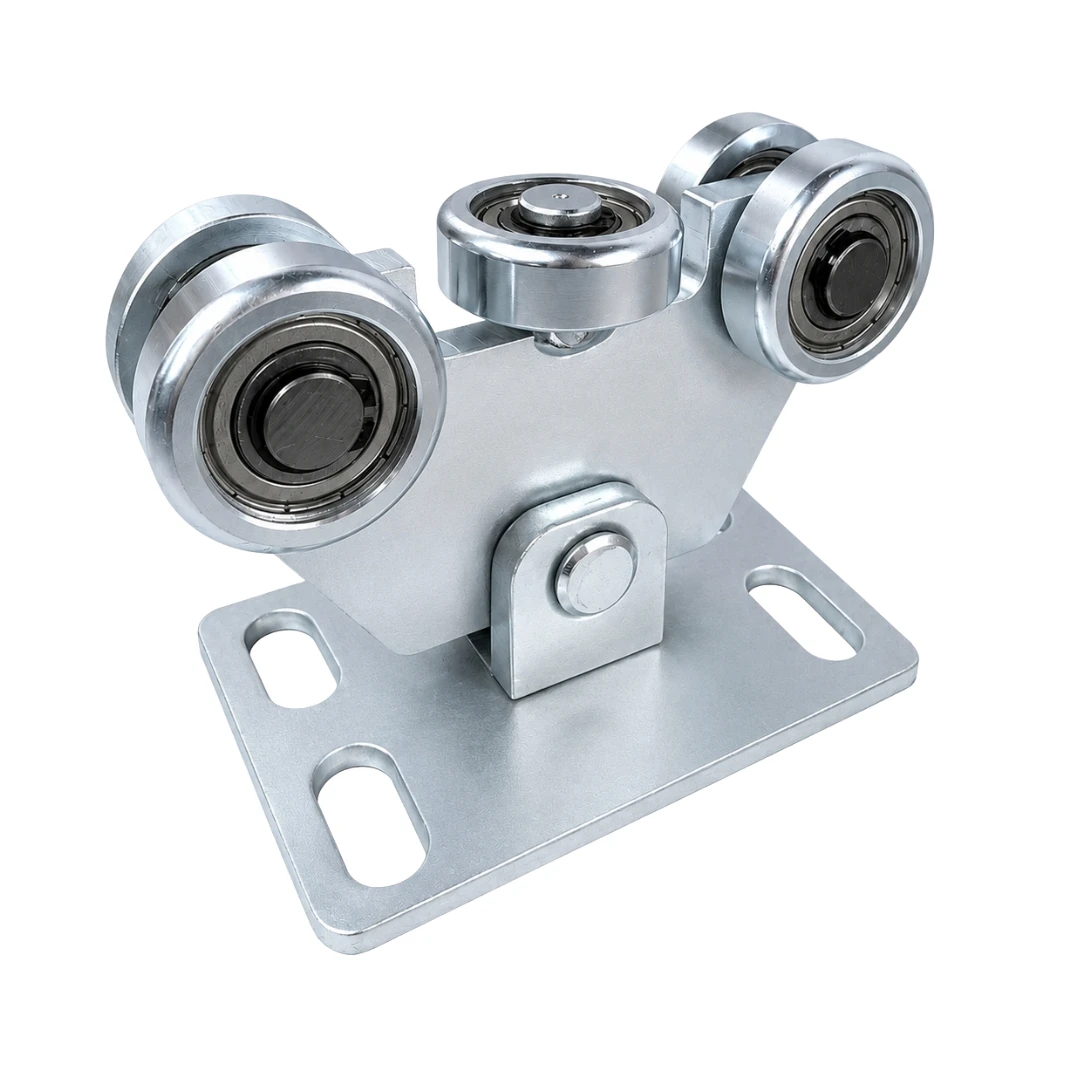

Wózek jezdny 5 rolkowy, wahliwy do bram przesuwnych. Pasuje do profilu bramowego (na szynę) 70x70x4mm.  Posiada 5 łożyskowanych rolek metalowych ( w tym jedna w poziomie). Wózek dzięki wahliwości (ruchomości na boki) potrafi dostosować się do nierówności profilu bramowego. Podstawa montażowa (dolna) wózka o wymiarach: 180x120mm posiada 4 otwory „fasolki” umożliwiające regulacje położenia w poziomie. Rozstaw otworów (od środka do środka): dł. 40mm, szer. 60mm.

Specyfikacja:

•zabezpieczenie antykorozyjne: ocynk galwaniczny

•szpilka łącząca podstawy: M14

•średnica rolek jezdnych : fi 60,5

Produkt ocynkowany galwanicznie, doskonale chroni przed korozją.

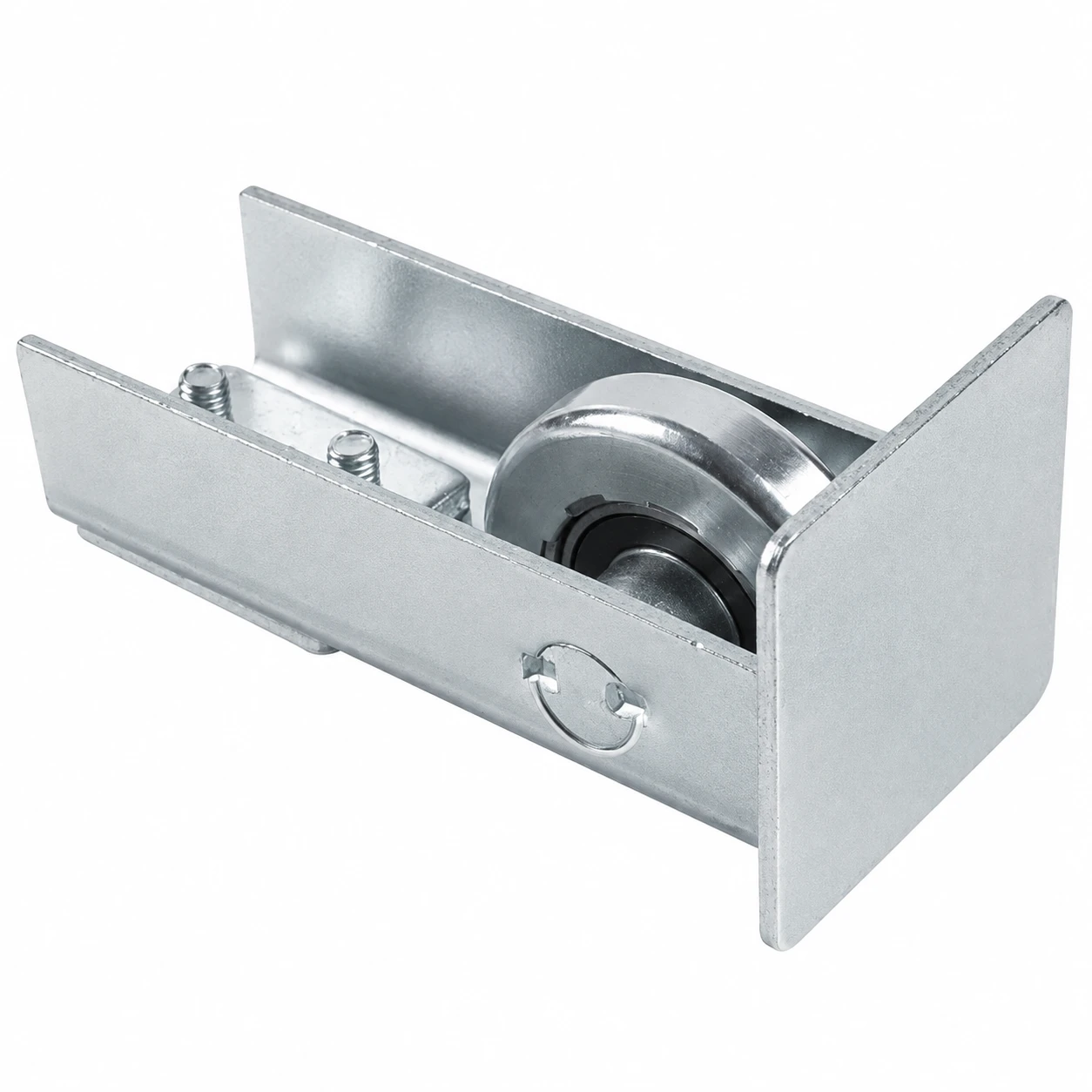

Rolka prowadząca (najazdowa, podtrzymująca) z zakończeniem - zaślepką maskującą o wymiarach 70x70, pasująca pod profil 70. Rolka najazdowa jest montowana na początku szyny bramy przesuwnej, najeżdża na uchwyt (gniazdo) najazdu, który jest przymocowany do słupka bramowego. Rolka stabilizuje w ten sposób początek bramy oraz rozkłada jej ciężar, czym odciąża wózki wydłużając tym samym ich czas eksploatacji.

Nasze rolki najazdowe są ocynkowane, dzięki czemu są wytrzymałe i odporne na warunki atmosferyczne.

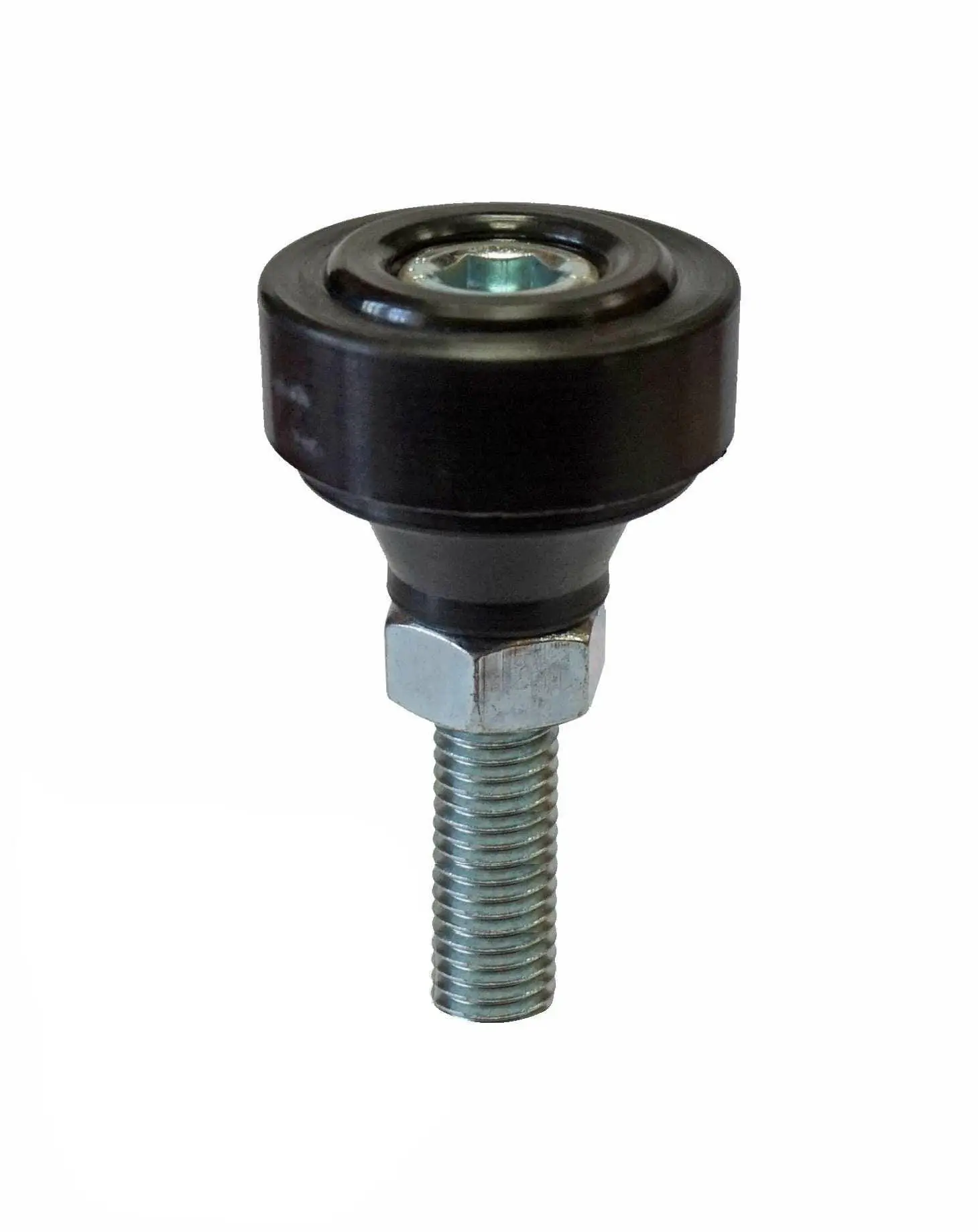

Rolka tworzywowa prowadząca do bram przesuwnych o średnicy fi 43 służy do stabilizowania bramy (szyny) w pionie. Poliamidowe rolki prowadzące cechują się niskim oporem toczenia co ułatwia wjazd bramy w uchwyt oraz dodatkowo minimalizują hałas podczas zamykania i otwierania bramy. Rolka czarna ze śrubą montażową.

• Pasuje do ceownika 50x50x3 lub 50x50x4 [mm]
• Średnica rolki: 43[mm]
• Średnica otworu w piaście: 12[mm]
• Szerokość bieżni: 33[mm]
• Rodzaj łożyska: ślizgowe
• Materiał: rolka poliamidowa
• Śruba montażowa

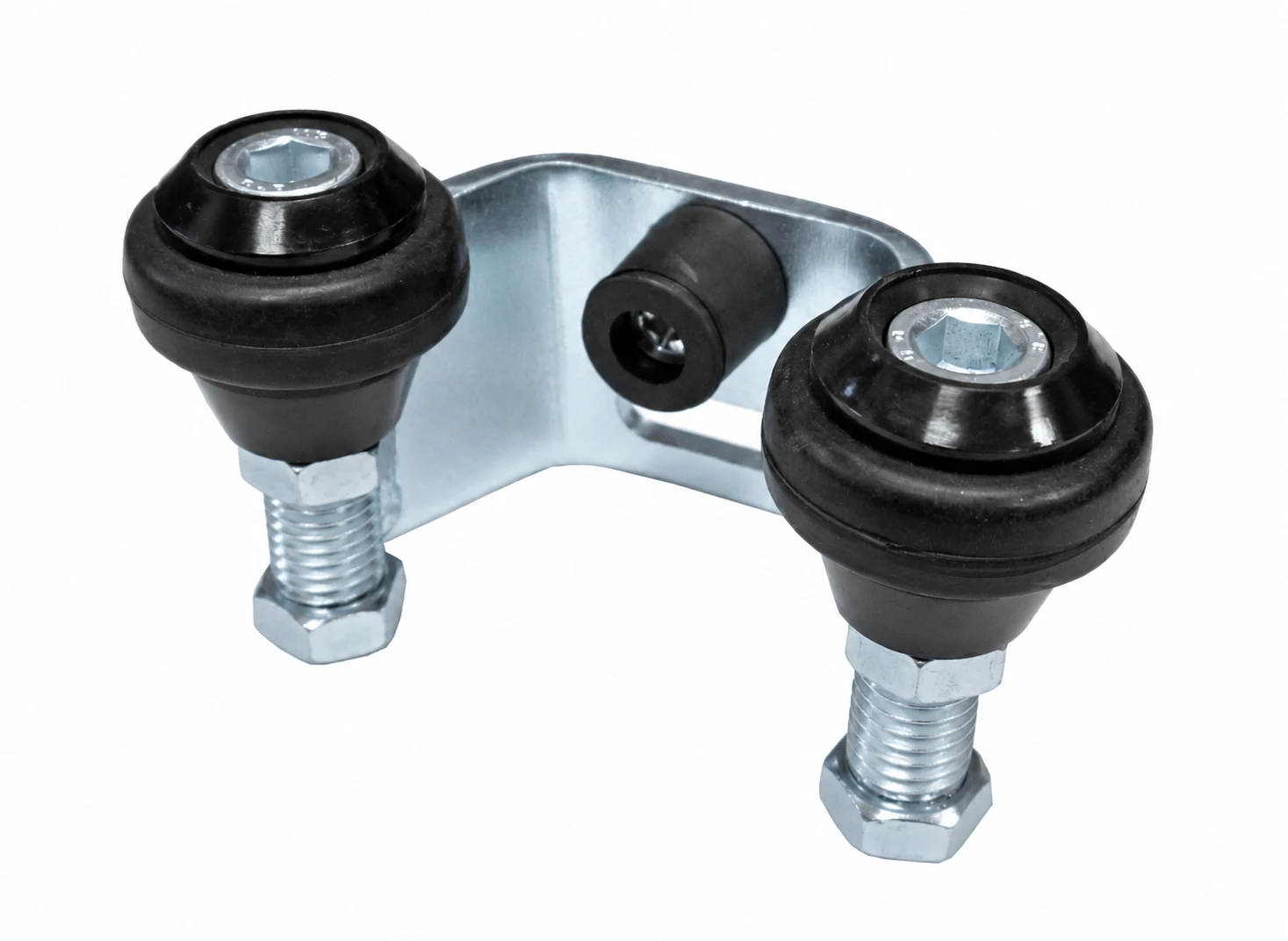

Uchwyt górny do bram przesuwnych samonośnych i szynowych, który stabilizuje bramę w pionie po zamknięciu, bez możliwości ruchów bocznych.

Uchwyt posiada gumowane rolki fi 40 (60.049) zmniejszające hałas podczas zamykania bramy, a także gumowy odbój, który chroni przed uszkodzeniem.

Uchwyt do wyboru:

• na profil 40mm (42mm)
• na profil 60mm (62mm)
• na profil 80mm (82mm)

Proszę o informację w wiadomości do sprzedającego, który uchwyt ma być w zestawie. W przypadku braku informacji wysyłamy uchwyt na profil 40mm (42mm).

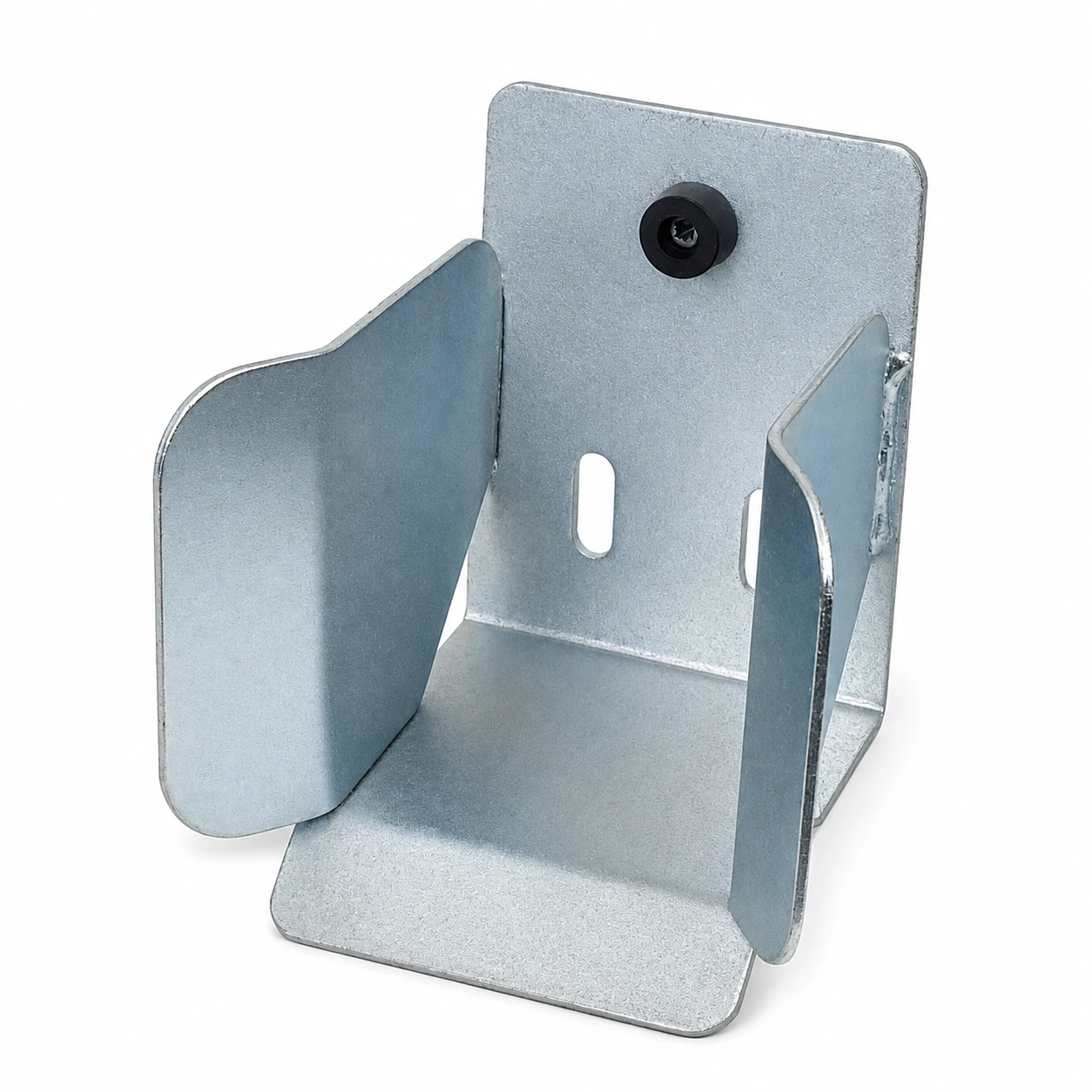

Uchwyt najazdu pod szynę 70

Dolny uchwyt bramy przesuwnej pod szynę 70x70

Służy do ustabilizowania i podparcia bramy w pozycji zamkniętej. Zapobiega ruszaniu się bramy podczas silnych wiatrów. Rozkłada ciężar bramy pomiędzy wózkami a uchwytem, dzięki czemu wydłuża się trwałość wózków bramowych.

Uchwyt posiada gumowy odbojnik, który zabezpiecza przed uszkodzeniem.

Produkt ocynkowany, odporny na warunki atmosferyczne oraz korozję.

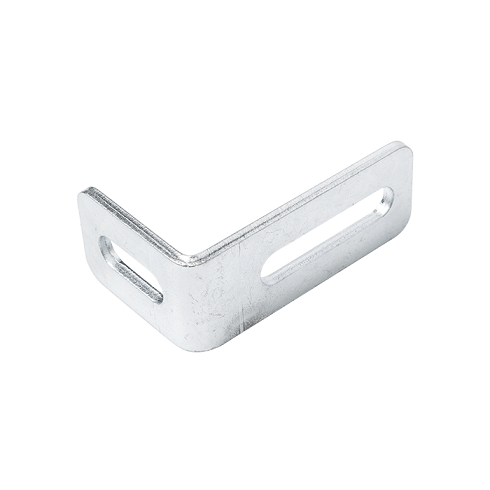

Kątownik do rolki prowadzącej o wymiarach 40x60x100mm. Dzięki wysokiej jakości materiału i solidnej konstrukcji nasz kątownik zapewnia trwałe i efektywne działanie.

Profil kątowy ma kształt litery "L", co ułatwia jego montaż i zapewnia pewne połączenie z ramą lub konstrukcją, do której jest przytwierdzany.

Bezpieczne i płynne prowadzenie ruchomych elementów to gwarancja satysfakcji i wygody użytkowania.

Produkt ocynkowany, doskonale chroni przed warunkami atmosferycznymi, jak i korozją.
